Классификация и применимость электroteхнической проволоки для обмоток электродвигателей

В зависимости от материала и структуры изоляционного слоя электромагнитные провода для обмоток двигателей можно разделить на три основные категории: лакированный провод, обмоточный провод и провод с неорганической изоляцией. Каждая из этих категорий обладает своими уникальными конструктивными особенностями и сферами применения, что в совокупности позволяет удовлетворить все виды потребностей — от миниатюрных двигателей до крупных специальных двигателей.

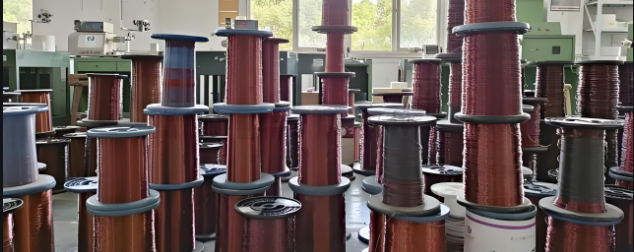

Эмалированный провод является основным выбором для малых и средних электродвигателей. Его основная конструкция состоит из «металлического проводника + органической эмалевой пленки», причем в качестве материала проводника в основном используется медь или алюминий, а органическая эмалевая пленка прочно прикрепляется к поверхности проводника посредством нанесения и запекания, образуя изоляционный защитный слой. Ее наиболее заметным преимуществом является тонкий изоляционный слой, позволяющий максимально использовать внутреннее пространство обмотки двигателя; коэффициент заполнения обмотки может достигать 50–60%. Кроме того, она проста в обработке и подходит для серийного производства на автоматизированном оборудовании для намотки; большинство двигателей малого и среднего размера используют именно этот тип электромагнитной проволоки.

Обмоточная проволока является ключевым компонентом высоковольтных двигателей и двигателей, применяемых в условиях повышенной температуры. Основное отличие обмоточной проволоки от лакированной проволоки заключается в том, что изоляционный слой формируется путем намотки волокна или пленки, а не нанесения лакового покрытия. Толщина изоляционного слоя у нее относительно велика, но при этом она обладает более высокой прочностью изоляции, лучшей устойчивостью к высокому напряжению, а также, как правило, более высоким классом термостойкости по сравнению с лакированной проволокой, что позволяет ей удовлетворять строгим эксплуатационным требованиям высоковольтных двигателей, крупных генераторов и других устройств. К распространенным видам обмоточных проводов относятся провода с обмоткой из стекловолокна и провода с обмоткой из слюдяной ленты. Провода с обмоткой из стекловолокна изготавливаются из стекловолокна, которое после пропитки изоляционной лаком приобретает хорошую термостойкость и механическую прочность, что делает их пригодными для использования в двигателях среднего и высокого напряжения до 10 кВ; проволока с обмоткой из слюдяной ленты использует слюду в качестве основного изоляционного материала. Слюда обладает превосходными характеристиками устойчивости к высокому напряжению и высоким температурам; в сочетании с различными связующими веществами она подходит для высоковольтных парогенераторов напряжением выше 10 кВ, крупных синхронных двигателей и т. д. Некоторые высококачественные виды проволоки с обмоткой из слюдяной ленты даже способны удовлетворить требованиям термостойкости класса H и выше.
Провода с неорганической изоляцией представляют собой специализированное решение для обмоток электродвигателей, предназначенных для эксплуатации в экстремальных условиях. Провода с неорганической изоляцией используют в качестве изоляционного слоя неорганические материалы, такие как керамика, оксидная пленка и алюминий-нитрид. По сравнению с проводами с органической изоляцией их главным преимуществом является превосходная устойчивость к высоким температурам, радиации и химической коррозии. Они способны стабильно работать в экстремальных условиях, которые не выдерживают обычные органические изоляционные материалы, и являются единственным выбором для двигателей в таких специальных областях, как аэрокосмическая и атомная промышленность, а также высокотемпературный нагрев. Максимальная температура, которую выдерживает керамический изоляционный провод, может достигать 500 °C и выше; даже в условиях высокотемпературного окисления его изоляционные свойства не ухудшаются значительно, поэтому он подходит для двигателей, используемых в авиационных двигателях, и двигателей для печей высокотемпературного нагрева; алюминиевый провод с оксидной пленкой использует плотную оксидную пленку, образованную на поверхности алюминиевого проводника, в качестве изоляционного слоя, сочетая в себе легкость и термостойкость, и часто применяется в небольших специальных микромоторах; Провода с алюминиево-азотной изоляцией, помимо высокой термостойкости, обладают отличными теплопроводящими свойствами, что позволяет быстро отводить тепло, выделяемое при работе двигателя, и подходят для специальных двигателей с высокой удельной мощностью.
