Применение двигателей — Анализ кода монтажных размеров

Коды размеров крепления двигателей служат «языковым кодом», обеспечивающим точную совместимость и стабильную работу двигателей и различного оборудования. Состоящие из букв и цифр, они стандартизируют выражение важной информации, такой как методы крепления, внешние размеры и параметры подключения.

Логическое составление буквенно-цифровых комбинаций 01
Коды размеров крепления двигателя используют чередующуюся многоуровневую систему кодирования с использованием букв и цифр. Буквы служат для классификации и определения характеристик макроуровня, таких как тип крепления и атрибуты компонентов, в то время как цифры функционируют как конкретные количественные показатели, точно обозначающие параметры, включая размеры компонентов, расстояние между отверстиями и диаметры валов. Такой комбинированный подход обеспечивает как четкую идентификацию категории, так и точные числовые спецификации, гарантируя согласованность информации между различными производителями и пользователями.

Анализ кода метода установки 02

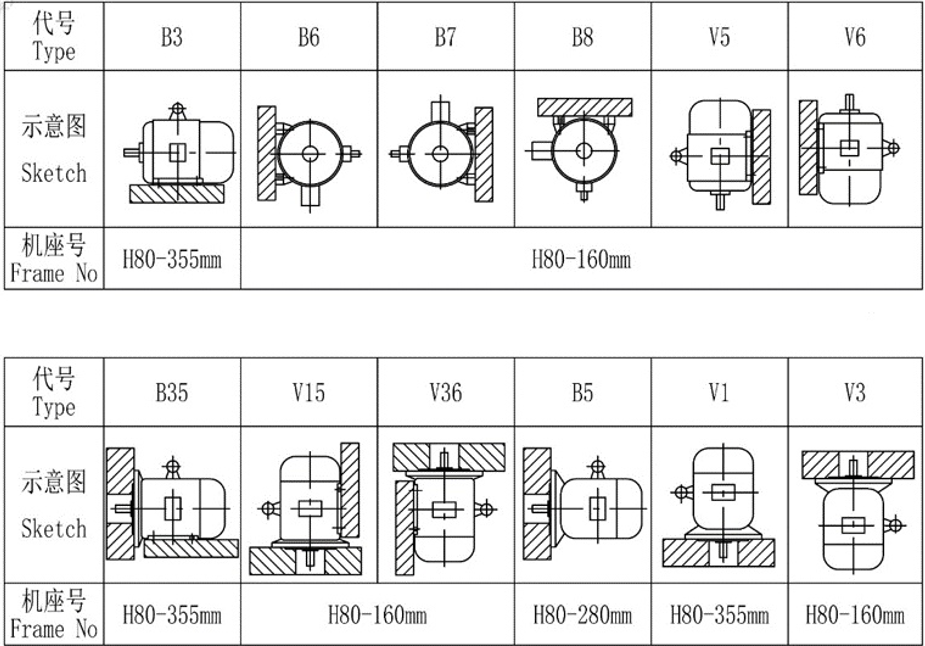

Буквы и цифры в коде в совокупности четко определяют ориентацию монтажа двигателя и способ крепления. Например, в IMB3: – «IM» означает «International Mounting» (международный монтаж) и служит префиксом для кода способа монтажа; – «B» обозначает горизонтальный монтаж, при котором ось вала двигателя расположена горизонтально; а «3» дополнительно уточняет детали установки: рама включает в себя опорную плиту, закрепленную на фундаменте с помощью опорных болтов, а торцевая крышка не имеет фланца. Аналогично, в IMV1 «V» обозначает вертикальный монтаж (вал двигателя перпендикулярен земле), а «1» обозначает раму без опорной плиты, установленную с помощью фланца торцевой крышки с валом, направленным вниз.

Точное определение внешних размеров 03
Комбинация букв и цифр в обозначении также точно описывает внешний профиль двигателя. Например, буква «H» обозначает расстояние от оси двигателя до нижней поверхности опорной стойки. Это важный фундаментальный размер, который напрямую влияет на высоту двигателя в общей компоновке оборудования. AC обозначает диаметр двигателя, определяющий его боковую площадь; AB обозначает расстояние между внешними краями монтажных ножек (вид с торца), определяющее диапазон совместимой ширины для монтажной базы двигателя. С помощью этих размерных кодов конструкторы оборудования могут быстро оценить, соответствует ли двигатель требованиям к монтажному пространству.

Передача информации о размерах соединений 04
При подключении двигателя к другому оборудованию буквенно-цифровые комбинации в обозначении указывают важные параметры подключения. Например, буква D обозначает диаметр удлинителя вала, а буква E — длину удлинителя вала; эти два размера напрямую связаны с совмещением выходного вала двигателя с компонентами трансмиссии, такими как шкивы или муфты. Буква «M» обозначает диаметр базового круга монтажных отверстий фланца, а буква «N» — диаметр торца фланца. Эти размеры определяют положение крепежных отверстий и монтажные размеры при креплении двигателя с помощью фланца к монтажному кронштейну или другому оборудованию. Эти обозначения обеспечивают точное механическое совмещение двигателя и внешних устройств, предотвращая проблемы при установке, возникающие из-за несоответствия размеров.
